提示：维修时若没有大电流IGBT管，可用两只小电流的IGBT管并联（两只管的c、e、G极分别连在一起）代用。某型号2200W电磁炉，其IBGT管由两只K25T120型管并联而成。
(2)应区分是否内含阻尼二极管

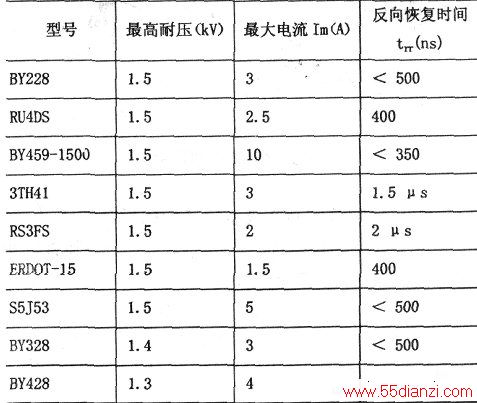

在最高耐压、最大电流符合要求时，内含阻尼管的IGBT管可以代换不含阻尼二极管的IGBT管；若用不含阻尼二极管的IGBT管代换含阻尼二极管的IGBT管时，应在新换管的c、e极间加焊一只快恢复二极管，如下图所示。所加二极管型号有：BY459、SSJ53。部分快恢复高频二极管的型号及主要参数见下表所示。
(3)代换时便于安装
从正面看，IGBT管固定在散热板下，散热板又平放固定在电路主板上。由于散热板与主板间间隙较小，加之散热板上固定螺丝孔的限制，部分IGBT管难以正常安装。这时一方面可调整IGBT管的安装位置；另一方面可适当加工散热板。若安装难度太大，应考虑另选代换管。
