在液晶电视板级维修的异板维修中，必须经过三个步骤：一是电路对比分析，二是信号输入／输出接口改线，和部分电路修改，三是程序写入或者程序升级。
异板维修时，最好用目前市场上已有的万能信号板进行代换。用万能信号板进行代换的优点是写程方便，代换后不会出现图像中心偏移的现象。缺点是用于代换的万能板的功能和信号输入接口与原机可能不符，需跳线（与用户协商取得用户同意后方可实施）。下面以长虹CHD-TD260F8液晶电视为例，谈谈用万能板进行代换的方法和步骤。
第一步：分析对比电路，通过电路结构对比看拟用于代换的万能板能否满足要求。
液晶屏：该机所用液晶屏为LG屏，型号为：LC260WO1。
液晶屏上逻辑板对信号的要求：LC260W01屏要求信号处理电路送往液晶屏的信号为LVDS信号，输往屏上逻辑板的工作电压为+12V。
拟用于代换的万能板的情况：该万能板为单一机芯板，全部信号处理电路设计安装在一个电路组件板上，输往液晶屏的信号也是LVDS信号。因此，就输出信号格式而言，拟用于代换的万能板完全满足液晶屏的要求。
开关电源：长虹CHD-TD260F8液晶电视所采用的开关电源型号：FSP179-4F01，该电源输出电压有：+5V/0.5A，+5V/4A，+12V/3A，+24V/5A。四种电压中，+5V/0.5A，+5V/4A供信号处理电路，+12V/3A供液晶屏上的逻辑板和伴音功放，+24V/5A供信号处理板的调谐电压形成电路和逆变器。
万能板的供电要求：拟用于代换的万能板采用单电源供电，需要外电路为其提供+12V电压。由于长虹CHD-TD260F8液晶电视机内开关电源能输出+12V/3A的电源，故可直接用机内开关电源为拟用于代换的万能板直接供电。
本机控制键和遥控：长虹CHD-TD260F8液晶电视的本机控制键和遥控接收器均安装在各自独立的电路板上。完全可以稍作更改保持原来安装位置不变。
信号输入/输出接口：万能板的信号输入/输出接口与原信号处理板相比差别很大，必须经过重新调整才能满足整机要求。
第2步：对拟用于代换的万能板信号输入/输出接口连线进行调整。
1．调整上屏线
(1)LVDS信号接口对比
原机逻辑板的上屏电压和LVDS信号输入接口采用20P((20)脚)接口。其功能排列为（从左到右）：①-②脚：电源；③-④脚：地；⑤脚：TXAO-差分信号输入；⑥脚：TXA0+差分信号输入；⑦脚：地；⑧脚：TXAl-差分信号输入；⑨脚：TXAl+差分信号输入；⑩脚：地；(11)脚：TXA2-差分信号输入；(12)脚：TXA2+差分信号输入；(13)脚：地；(14)脚：TXAC-差分信号输入；(15)脚：TXAC+差分信号输入；(16)脚：地；(17)脚：TXA3-差分信号输入；(18)脚：TXA3+差分信号输入；(19)-(20)脚：地。
拟用于代换的万能板上的LVDS信号输出接口的引脚功能如下：
从正面看，引脚功能如下：①-③脚：上屏电压输出脚；④-⑥脚：地；⑦脚：A0-；⑧脚：A0+；⑨脚：
Al-；⑩脚：Al+；(11)脚：A2-；(12)脚：A2+；(13)-(14)脚：地；(15)脚：AK-；(16)脚：AK+；(17)脚：A3-；(18)脚：A3+。
液晶电视中，不同信号处理板的LVDS信号输出接口的缩写语标注虽然不同，但其功能定义是一样的。本万能板与长虹CHD-TD260F8液晶电视屏上逻辑板的LVDS信号输入接口的对应关系是：A0+→TXA0+，A0-→TXA0-；Al+→TXAl+，Al-→TXAl-；A2+→TXA2+，A2-→TXA2-；AK+→TXAC+，AK-→TXAC-；A3+→TXA3+，A3-→TXA3-。
将原机上屏线和万能板所配上屏线与万能板的LVDS信号输出接口和原机逻辑板比较，不难发现两种上屏线均不能直接应用。前者上屏线根本不能与万能表的LVDS信号输出接口连接，后者虽然能够直接连接，但其引脚排列明显不一样。万能板的LVDS信号输出接口使用的是①-(16)脚，而所配上屏线的引线排列（接万能板一端）却使用的是①-(14)脚、(23)-(25)、(29)-(30)脚，这明显不对。因此，需要对万能板所配上屏线的引线位置进行调整。
(2)上屏线调整步骤
第一步：用万用表的电阻挡或二极管挡测量万能板原配上屏线与万能板的LVDS信号输出接口相接的插头一端的连线排列情况，并做好记录。
第二步：依照“A0+”与逻辑板“TXAO+”接，“A0-”与逻辑板“TXA0-”接，“A1+”与逻辑板“TXAl+”接，“A1-”与逻辑板“TXAl-”接，“A2+”与逻辑板“TXA2+”接，“A2-”与逻辑板“TXA2-”接，“AK+”与逻辑板“TXAC+”接，“AK-”与逻辑板“TXAC-”，“A3+”
与逻辑板“TXA3+”接，“A3-”与逻辑板“TXA3-”接的要求对与万能板LVDS信号相接的插头排线进行调整。

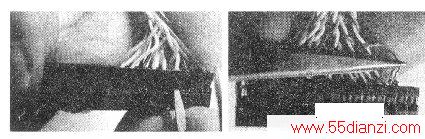

调线方法如下图所示。
下图a为取线示意图，要取出某根线时，用比较尖的镊子轻轻抬起图a中的塑料部分，即可用手拉出需要取出的连线。下图b为调线安装示意图，安装线时，用镊子夹住线推入塑料孔即可。需要调整的上屏线均按上述方法进行操作，直到上屏线同时满足信号处理板和液晶屏上逻辑板的要求为止。
2．本机键控和遥控接收调整
拟用于代换的万能板的CN10接口为本机键控驱动、遥控信号输入和指示灯驱动接口。该接口设置了7个键控信号电压输入脚，这7个键控信号电压输入脚分别为音量调整控制键（V+、V-）、频道调整控制键(UP、DOWN)、菜单键(MENU)、模式选择键（视频切换、高音、低音平衡等）、开／待机控制键(POWER)。
每个脚的连接方式为通过相应控制键直接接地。遥控信号引脚有3个，+5V供电脚、遥控信号输入脚，接地脚，指示灯两个(LED-R、LED-R)。

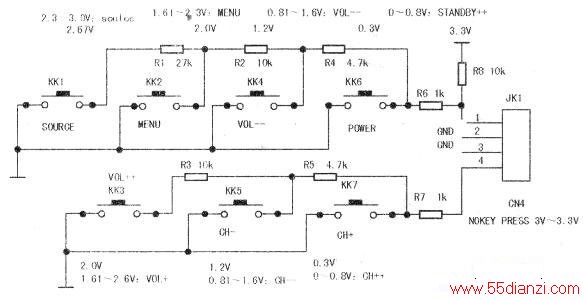

再看原机键控和遥控接收电路。原机本机控制键安装在一个独立的电路组件板上。共有7个控制键，分别是频道加减键2个，音量控制键2个，菜单键、视频切换和开机键各1个。下图为原机键控电路原理图。原机中的每个按键的一端均是接地的，根据万能板和原机键控板的结构情况，对原机键控板做如下更改即可满足万能板的要求。
第一步：去掉原机按键板上的全部电阻。
第二步：用导线分别将每个本机键的非接地端（与本机键相接的原电阻的位置）和CN10接口的对应脚（原机按键板上的频道加键接U+、频道减键接DOWN、音量加键接V+、音量减键接V-、菜单键MENU、开／待机控制键接POWER、视频切换键SOU）连接即可。

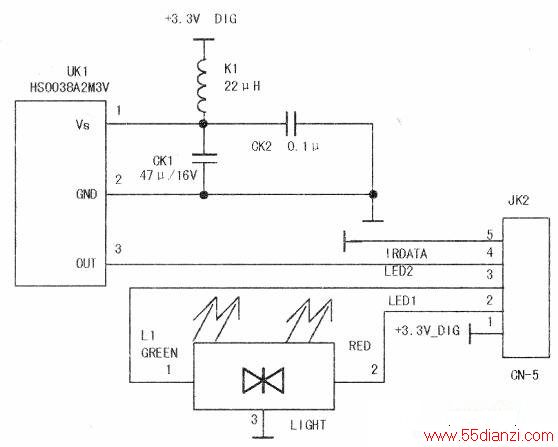

遥控接收部分调整：原机遥控接收部分为独立的电路组件板。换板后仍保持原状。下图为原机遥控接收和指示灯电路原理图。
原机遥控接收器的工作电压为+3.3V，万能板输出电压为+5V，取下原来的遥控接收器，用一个工作电压为+5V的遥控接收器装上即可。
原机指示灯的供电也为3.3V。指示灯不作变动，只是将发光二极管的正端（①、②脚）电路板刻断，然后在刻断处装上220Ω的电阻后，用导线将LED1、LED2(实际为电阻一端)与万能板CN10的LED-R、LED-G连接即可。
3．万能板的供电和开关电源工作状态调整
万能板的供电为+12V，直接用开关电源输出的+12V电压作为其工作电压。用两根导线并联焊在一起后，一端接在开关电源的+12V电压输出端，另一端与万能表的CN1接口中的+12V端相连。
由于原机开关电源在待机时无+12V电压输出，若原机开关电源在电源开关接通后工作于待机状态，万能板就因无电源电压无法工作。为使万能板工作在待机状态时有工作电压，必须使开关电源在电源开关接通后就全部进入工作状态。对此，用一只4.7kΩ电阻接于开关电源的+5V电压输出端和开／待机控制电压输入端。这样改动后，开关电源就能一次性进入正常工作状态，在其输出端输出+5V、+12V、+24V电压了。
为保证开关电源与万能板之间接地良好，也用两根导线并联焊在一起后，一端接在开关电源的+12V电压输出接口的地端，另一端与万能表的CN1接口中的地相接。
4．逆变器（背光灯驱动电路）的连接
原机逆变器的工作电压为+24V，用四根导线，每两根一组并联后焊接在一起，一组线的一端接于开关电源+24V电压输出接口的+24V电压上，另一端与逆变器的+24V电压端相接。另一组线接于开关电源+24V电压输出接口地和逆变器上的地端。
万能板的CN3接口设计有逆变器的启动／停止控制端（高电平时逆变器工作），用一根导线直接将该接口的“BL-ON”与逆变器上的CN1插座(11)脚连接即可。
至此，万能板与原机开关电源、遥控接收板、本机键控板、逻辑板、逆变器（背光灯驱动电路）的连接调整结束。
