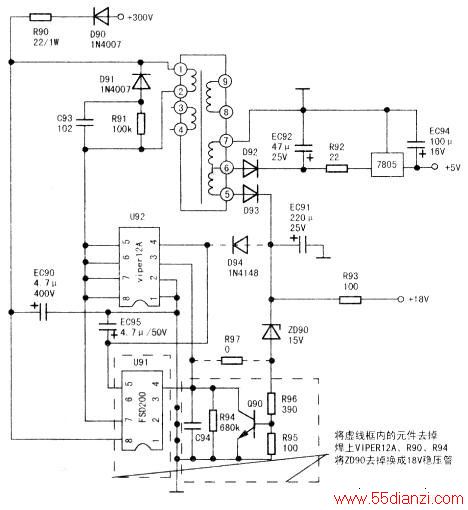

根据实物绘出相关电路如图所示。代换方法如下：1.先拆除电磁炉开关电源电路中，贴片元件三极管Q90、电阻R94、电容C94及U91（FSD200）电源芯片和限流电阻R90（22Ω/1W）。2更新限流电阻R90后，在U92位孟上焊入8脚Viper12A电源芯片，在D94位置焊上开关二极管1N4148，将ZD90（15V）稳压二极管拆除，换成18V稳压二极管，将R97用导线短接。上述改动经检查无误后，不接线盘通电试机，测量+18V、+5V正常。开机风扇转动正常，CPU各功能正常。接上线盘，装上机壳，放上锅具，试机，加热正常，机器修复。
