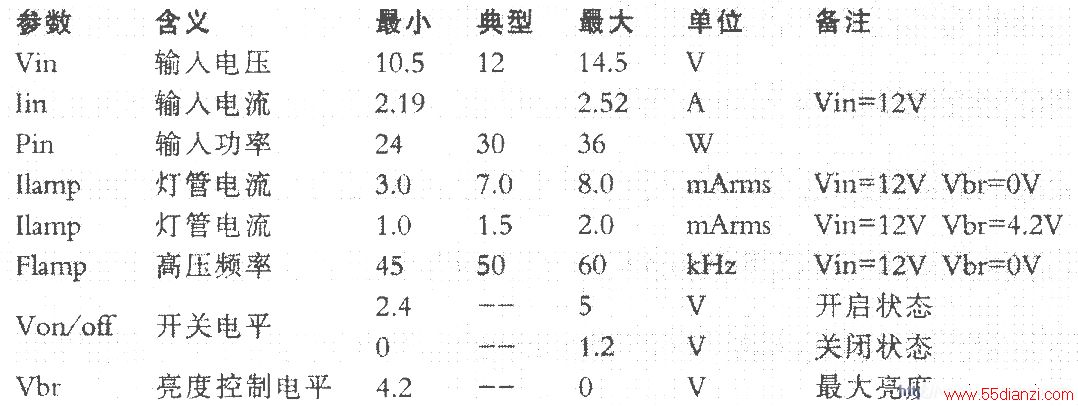

高压板有很多具体的参数，比如输入电压、输出电压、功率等，代换时要了解这些参数才能够心中有数，对维修质 量放心。下表是一种单灯高压板的技术参数。
5．灯管输出接口形状尽量一致。通常购买的高压板分为宽口和窄口。宽口是指一个高压输出插座可以同时接两个以上灯管(比如输出接两灯，那么可能就是共用一个地线，插口实际上是3根插针)，窄口是指一个输出插口接一个灯管。高压板的每个输出口(指窄口)都由两根线组成，一根为高电平，一根为低 电平，而宽口输出主要是把低电平(相当于地线)合为共用罢了。
2．为了避免干扰，一定要把高压板的接地孔用螺丝拧到显示器的金属壳上，如果不便固定，也要用粗导线进行连接。
3．高压板一般都配有1A以上保险丝，不要将其直接短路， 以免高压部分故障连带损坏电源电路。
4．不要随意加长高压引线，因为高频高压会通过高压引线的分布电容影响，使灯管不能正常点亮。
5高压板代换后一定要经过至少两个小时的老化时间，这期间如果出现灯管闪烁、图像有滚动干扰条、间歇性暗屏等现象都应该查找故障原因，排除故障，一切正常后才能够交付用户。
现在，CN1的插针还剩下⑤和⑦两根没有明确定义了，这两根应该分别是亮度调节和高压控制开关。先确定⑤脚定义，根据PCB铜箔走线结合数字万用表蜂鸣挡追踪的方法，找到⑤脚通过一个0Ω电阻后与两个三极管连接，最后的三极管集电极接往主控芯片BA9741的⑨脚。根据资料得知，BA9741的⑨脚功能是V供电端，因此判断CN1的⑤脚作用就是高压控制开关。至此剩下最后一个引脚⑦脚，功能自然就是亮度调节啦!最终把CN1功能在纸上记好，随时对照，以免接线时出现错误。
