如何为数字和模拟应用选择合适的示波器带宽

    模拟应用需要的示波器带宽

    多年之前，大多数示波器厂商就建议用户在选择示波器时，带宽至少应比最大信号频率高3倍。尽管这一“3X”准则并不适用于以时钟速率为基础的数字应用，但它却仍然适用于已调RF信号测量等模拟应用。为了便于读者理解这一三倍乘子的来历，我们来看一个1GHz带宽示波器的真正频率响应。

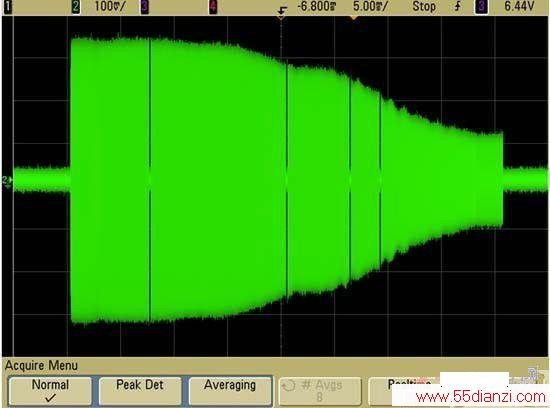

    图7所示为对Agilent1-GHz带宽示波器MSO6104A的扫频响应测试(扫频范围20 MHz到 2 GHz)。

图7

    从图中可以看出，恰好在1 GHz处，输入信号衰减约为1.7 dB，这还远未超出定义示波器带宽的-3 dB限。然而，要想精确测量模拟信号，我们只能利用示波器带宽中衰减最小的相对平坦的那部分频带。对该示波器而言，在其1 GHz带宽的大约三分之一处，输入信号基本没有衰减(衰减为0dB)。但并非所有示波器都具备这样的频响。

    图8所示的是对另一厂商的1.5-GHz带宽示波器进行扫频响应测试的结果。

图8

    这正是一个远非平坦频响的例子。该示波器的频响既不是高斯频响也不是最大平坦频响，反而更像“最大起伏”频响，而且尖峰现象很严重，这会导致波形严重失真，不论测量的是模拟信号还是数字信号。不幸的是，示波器的带宽规范(即输入信号衰减为3dB的频率)中对在其他频率上的信号衰减或放大没有任何规定。在这台示波器上，即便是在示波器带宽的五分之一处，信号也有大约1dB(10%)的衰减。因此，在这种情况下再根据3X准则选择示波器就很不明智了。所以，在挑选示波器时，最好是选择着名厂商的产品，而且要密切注意示波器频响的相对平坦度。

    本文小结

    总的来说，对数字应用而言，示波器带宽至少应比被测设计的最快时钟速率快5倍。但在需要精确测量信号的边沿速度时，则要根据信号的最大实际频率成分来决定示波器带宽。

    对模拟应用而言，示波器带宽至少应比被测设计中的模拟信号最高频率高3倍，但这一经验准则只适用于那些在低频段上频响相对平坦的示波器。

    而且我们选择示波器时也不能只顾眼前，不管将来。只要预算允许，在今天购买稍优于应用最低要求的示波器可能会在将来为您节约不少投资。
