交流接触器如何按断续工作制选用

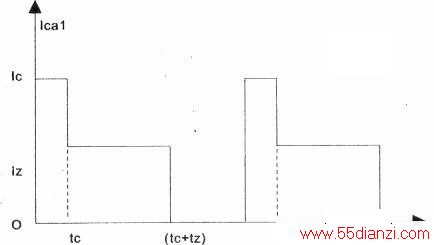

　　断续工作制的负载图如上图所示。此工作制选用接触器时必须考虑电动机启动电流，负载因数和操作频率影响。应保证断续工作制的等效发热电流不大于交流接触器的约定发热电流。等效发热电流为：式中IC-电机启动电流A; Iz-电机工作电流A：tc-电机启动时间S：tz-电机在额定转速下工作时间S：T-工作周期时间。
　　
　　此外，在操作频率很高的情况下，还应考虑电弧能量影响。在等效发热电流的基础上，留有裕量选型。
　　
　　例：300m3高炉上料主卷扬电机型号为：
　　

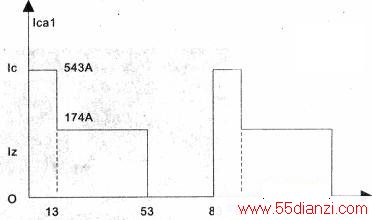

　　YZR355L1-1O, llOkW，I1e=217A，I2e=170A，负载图为下图所示。电动机定子控制接触器选型如下：
　　
　　主卷扬电机拉矿石工作电流IZ=0.8I1e=174A。主卷扬电机启动电流Ic=2.5Ik=543A。启动时间tc=13s。
　　
　　工作时间tz=40s。停止工作时间为30s。工作周期T=13+40+30=83s。主卷扬电机等效发热电流Id为：
　　
　　按等效发热电流选CJ12-250A即可。但高炉主卷扬是频繁动作。主卷扬的稳定与否影响高炉正常生产。定子接触器选型为CJ12-600;转子四挡调速电阻短接接触器选型为CJ12-400。
