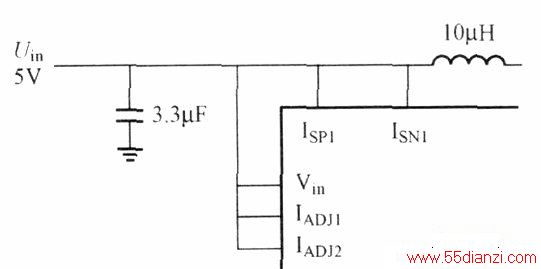

一般在驱动IC输入端设置一颗电容,主要是解决线路开关频率对供电部分的EMI问题,如下图所示。有时大家会误认为是为电源滤波而设置,事实并非这样。因其整流二极管广泛使用,价格变得非常低廉而稳定,集成到IC内部没有成本优势,所以大多将整流滤波部分不予整体考虑。
如果采用电解电容提供了附加的旁路或输入电源阻抗很低,则采用一颗较小且价格低的Y5V电容器也会有很好的效果。一般恒流器件会有非常快的上升和下降时间,脉冲从输入电源吸收电流。输入电容器为了减小输入端的合成电压纹波,并强制该开关电流进入一个严密的本机环路,从而最大限度地减低EMI。输入电容在开关频率条件下必须具有低阻抗,以高效完成这项工作,而且,它必须具有一个足够的额定纹波电流。通常纹波电流不会大于负载电流的1/2倍。
陶瓷电容器小尺寸和低阻抗(低的等效串联电阻或ESR)特征而成为优选方案。
低的ESR产生了非常低的电压纹波,与数值相同的其他电容器类型相比,陶瓷电容器能够处理更大的纹波电流,因此应选用X5R或X7R型介质陶瓷电容器。可以选用参考值多于1/3容值的电解电容器代替,但是体积和寿命等因素并不是很合适与LED匹配。钽电容会因浪涌电流过大,易出现故障,也不建议在此使用。
