电容降压直流电源容抗速查表及计算

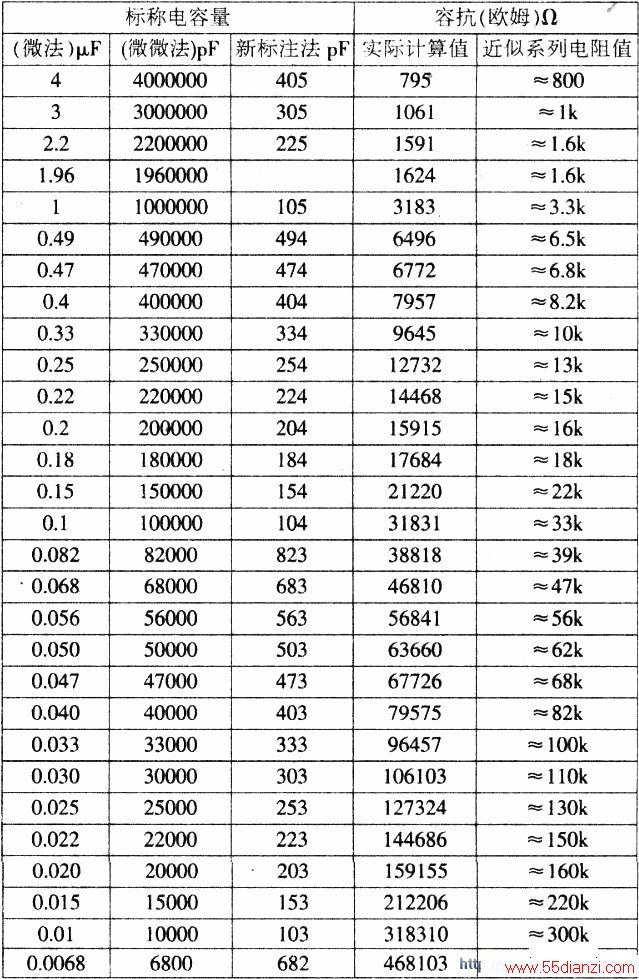

　　下面就给出的图介绍一下容抗表的用法。

　　例1：如《实验》一文给定的数值：交流输入电压为10V、C=1.96μF、R=195Ω．计算通过R的电流和R两端的直流电压。

　　解：查附表.96μF的容抗是l624n全电路阻抗（按直流电路运算）Z=1624+195=1819Ω全电路电流I=10-1819=0.0054A=5.4mAR两端的直流电压U=0.0054Ax195=1.053V≈1.OV从计算结果看，使用容抗表直接参与计算使整个运算简单化，计算出来的电压、电流均符合实验结果。在日常工作中，不是先有电容器，而是先有要求，然后再计算所需电容器。遇到此类问题，使用容抗表就显得容易了。

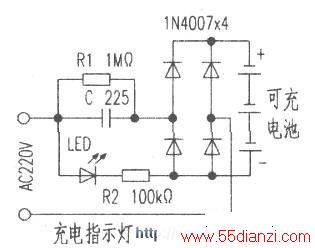

　　例3：计算可充电手电筒中的充电电路所需电容，如图所示。

　　这是浙江余姚产生的强光可充电手电筒中的充电电路，根据实物绘制的。该手电简使用2#镍镉可充电池，电压1.2V．容量1.8Ah．最大充电电流180mA。通过欧姆定律简单运算可知，

　　也就是说在220V电压下串进一个1.2kΩ小电阻，经过整流就可将电流控制在180mA左右进行充电（未考虑可充电池的内阻）。于是，查表可知，接近容抗为1.2kΩ的电容是225(2.2μF)，它的容抗为1.6kn．所以该产品使用了225电容降压．实测充电电流约为140mA．未超过电池允许充电电流。电容器两端并联一只lMΩ泄放电阻，其作用为泄放电容器两端残余电荷，在电容限流降压电路实际运用中．均有此电阻，电阻值一般在200kn—lMΩ左右。由于其阻值很大，在电路中分流的电流极小，所以，业余使用时此电阻不必参与计算。

　　使用电容降压，宽容度很大，不必拘泥于几十甚至数百pF的误差。与串联电阻降压电路不同，电容处于反复充放状态，不发热，不怕负载短路。负载短路时输出电压等于零，电流达到最大值为　　而电容器所承受的电压为交流电压的最大值，所以选择电容器耐压一定要用400V以上，最好使用耐压630V的涤纶电容器（交流型）。使用电容降压，一定要防止负载开路，一旦开路，输出端电压会达到交流电的峰值，谨防电击麻手。
