常用过压、过流、过温保护器件之选型技巧

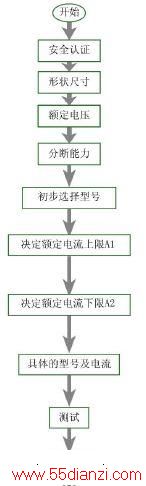

结合以上的十个保险丝选用注意要素，保险丝的选用可根据下图所示的流程来进行。



      3 过温保护器件的选型

      过温保护器件主要有热敏电阻、温度开关和温度熔断器等。在电源设计中经常使用NTC热敏电阻型浪涌抑制器作过温保护，因为其抑制浪涌电流的能力与普通电阻相当，但在电阻上的功耗则可降低几十到上百倍。

      NTC热敏电阻，即负温度系数热敏电阻，其特性是电阻值随着温度的升高而呈非线性的下降。NTC热敏电阻的选型要考虑以下几个要点：

      1）最大额定电压和滤波电容值
      滤波电容的大小决定了应该选用多大尺寸的NTC。对于某个尺寸的NTC热敏电阻来说，允许接入的滤波电容的大小是有严格要求的，这个值也与最大额定电压有关。在电源应用中，开机浪涌是因为电容充电产生的，因此通常用给定电压值下的允许接入的电容量来评估NTC热敏电阻承受浪涌电流的能力。简单来说，就是输入电压越大，允许接入的最大电容值就越小，反之亦然。NTC热敏电阻产品的规范一般定义了在220Vac下允许接入的最大电容值。

      2）产品允许的最大启动电流值和长期加载在NTC热敏电阻上的工作电流
电子产品允许的最大启动电流值决定了NTC热敏电阻的阻值。产品正常工作时，长期加载在NTC热敏电阻上的电流应不大于规格书规定的电流。
