PLC可编程逻辑器件的选择方法

       1 机型的选择

       PLC机型选择的基本原则是，在功能满足要求的前提下，选择最可靠、维护使用最方便以及性能价格比的最优化机型。

       在工艺过程比较固定、环境条件较好（维修量较小）的场合，建议选用整体式结构的PLC；其它情况则最好选用模块式结构的PLC。

       对于开关量控制以及以 开关量控制为主、带少量模拟量控制的工程项目中，一般其控制速度无须考虑，因此，选用带A/D转换、D/A转换、加减运算、数据传送功能的低档机就能满足要求。

       而在控制比较复杂，控制功能要求比较高的工程项目中（如要实现ＰＩＤ运算、闭环控制、通信联网等），可视控制规模及复杂程度来选用中档或高档机。其中高档机主要用于大规模过程控制、全PLC的分布式控制系统以及整个工厂的自动化等。根据不同的应用对象，表１列出了PLC的几种功能选择。

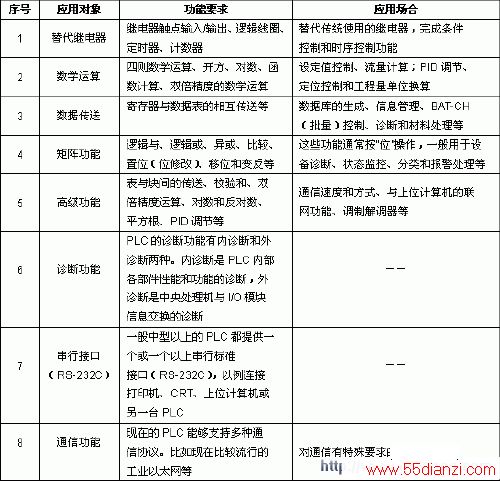

表1 PLC的功能及应用场合

       对于一个大型企业系统，应尽量做到机型统一。这样，同一机型的PLC模块可互为备用，便于备品备件的采购和管理；同时，其统一的功能及编程方法也有利于技术力量的培训、技术水平的提高和功能的开发；此外，由于其外部设备通用，资源可以共享，因此，配以上位计算机后即可把控制各独立系统的多台PLC联成一个多级分布式控制系统，这样便于相互通信，集中管理。

       2 输入/输出的选择

       PLC是一种工业控制系统，它的控制对象是工业生产设备或工业生产过程，工作环境是工业生产现场。它与工业生产过程的联系是通过I/O接口模块来实现的。

       通过I/O接口模块可以检测被控生产过程的各种参数，并以这些现场数据作为控制信息对被控对象进行控制。同时通过I/O接口模块将控制器的处理结果送给被控设备或工业生产过程，从而驱动各种执行机构来实现控制。PLC从现场收集的信息及输出给外部设备的控制信号都需经过一定距离，为了确保这些信息的正确无误，PLC的I/O接口模块都具有较好的抗干扰能力。根据实际需要，一般情况下，PLC都有许多I/O接口模块，包括开关量输入模块、开关量输出模块、模拟量输入模块、模拟量输出模块以及其它一些特殊模块，使用时应根据它们的特点进行选择。

       2.1 确定I/O点数

       根据控制系统的要求确定所需要的I/O点数时，应再增加10%～20%的备用量，以便随时增加控制功能。对于一个控制对象，由于采用的控制方法不同或编程水平不同，I/O点数也应有所不同。

       表2列出了典型传动设备及常用电气元件所需的开关量的I/O点数。

表2 典型传动设备及常用电气元件所需的开关量的I/O点数

       2.2 开关量输入／输出

       通过标准的输入／输出接口可从传感器和开关（如按钮、限位开关等）及控制（开／关）设备（如指示灯、报警器、电动机起动器等）接收信号。典型的交流输入／输出信号为24～240V，直流输入／输出信号为5～240V。

www.55dianzi.com

       2.3 模拟量输入／输出

       模拟量输入／输出接口一般用来感知传感器产生的信号。这些接口可用于测量流量、温度和压力，并可用于控制电压或电流输出设备。这些接口的典型量程为－10～＋10V、0～＋10V、4～20mA或10～50mA。

       一些制造厂家在PLC上设计有特殊模拟接口，因而可接收低电平信号，如RTD、热电偶等。一般来说，这类接口模块可用于接收同一模块上不同类型的热电偶或RTD混合信号。
