如上图所示是调幅收音机中的检波电路，这一电路主要由检波二极管VD1构成。调幅信号加到检波二极管的正极，检波二极管工作原理与整流电路中的整流二极管工作原理基本一样，利用信号的幅度使检波二极管导通，在掌握了整流电路工作原理之后对检波电路的分析就显得相当简单。
正半周信号使二极管导通，负半周信号使二极管截止，这样相当于整流电路工作一样，在检波二极管负载电阻R1上得到正半周信号的包络，即信号的虚线部分。
2．继电器驱动电路中二极管保护电路分析和思路

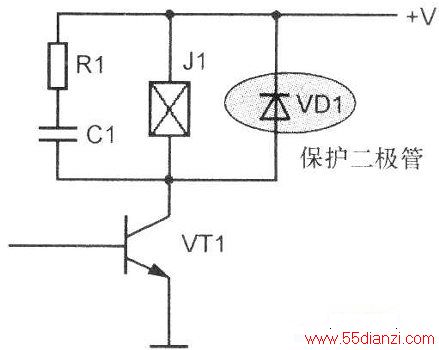

如上图所示是继电器驱动电路中的二极管保护电路，电路中的J1是继电器，VD1是驱动管VT1的保护二极管，R1和C1构成继电器内部开关触点的消火花电路。继电器内部具有线圈的结构，所以它在断电时会产生电压很大的反向电动势，会击穿继电器的驱动三极管，为此要在继电器驱动电路中设置二极管保护电路，以保护继电器驱动管。
这一电路分析思路是：正常通电情况下，直流电压+V加到VDI负极，VD1处于截止状态，VD1内阻很大而相当于开路，所以二极管在电路中不起任何作用，也不影响其他电路工作。
电路断电瞬间，即直流工作电压+V断开瞬间，继电器J1两端产生下正上负、幅度很大的反向电动势，这一反向电动势正极加在二极管正极上，负极加在二极管负极上，使二极管正极电压高于负极电压，这使二极管VD1处于正向导通状态，反向电动势产生的电流通过内阻很小的二极管VD1构成回路，释放能量。
二极管导通后的管压降很小，这样继电器J1两端的反向电动势幅度被大大减小，使驱动管VT1不会被击穿，达到保护驱动管VT1的目的。
